攪拌設備機架的設計與選型
2024年07月09日 |
閱讀次數：1616攪拌設備機架的設計與選型

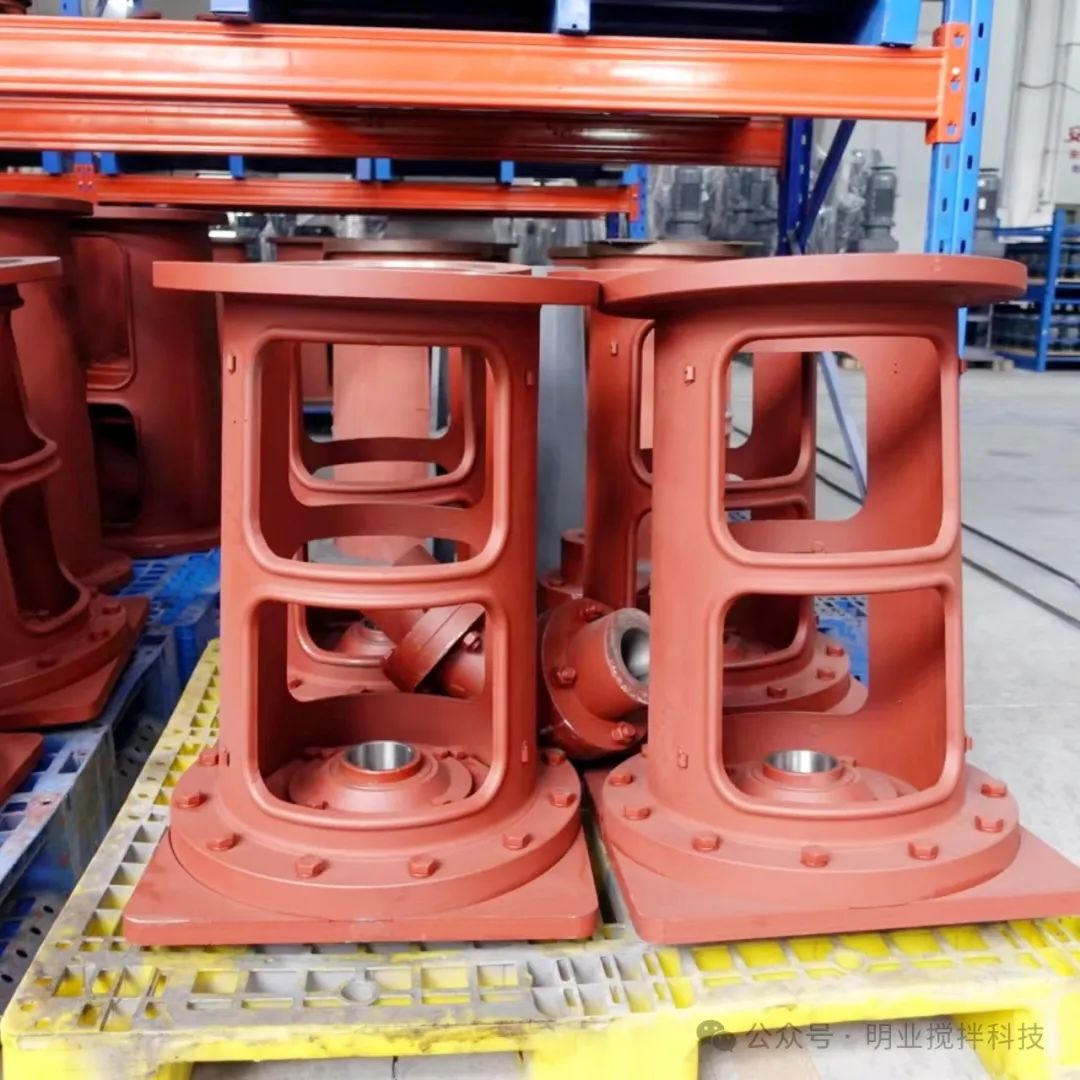

機架是立式攪拌設備傳動裝置的一個重要必不可少的部件，通常機架內會有足夠大的空間用來容納聯軸器、軸封裝置等部件、并保證安裝操作所需要的空間。機架的下端基本都是采用螺栓與安裝底蓋連接，機架的公稱直徑應等于或小于安裝底蓋的公稱直徑。
一、機架設計的基本要求和選材
01
設計要求
● 具備足夠的強度和剛度；
● 形狀簡單，便于制造；
● 便于在機架上安裝附件；
● 高速機器的機架零件還應滿足振動穩定性的要求；
● 特殊需求的工況場合，有些機架還需具備一定的耐磨性。
02
選材要求
● 多數機架零件由于形狀較復雜，故多采用鑄件。鑄鐵的鑄造性能好、價廉、吸振能力較強，所以在機架零件中使用極廣。
● 受載情況嚴重的機架常用鑄鋼。
● 在載荷比較強烈、形狀不很復雜、生產批量又較少時，建議采用鋼材焊接機架。
二、機架的分類和選型
攪拌設備的機架應該使攪拌軸有足夠的支承間距，以保證操作時攪拌軸下端的偏擺量不大。機架應保證變速器的輸出軸與攪拌軸對中，同時還應與軸封裝置對中。機架軸承除承受徑向載荷外，還應承受攪拌器所產生的軸向力。大多數情況下，機架中間還要安裝中間軸承裝置，以改善攪拌軸的支承條件。機架的型式可分為無支點機架、單支點機架和雙支點機架三種
。
攪拌設攪拌設備的機架應該使攪 無支點機架： 機架本身無支撐點，攪拌軸系以減速機輸出軸的兩個軸承支點作為支撐。適用于軸向力較小或僅受徑向力，攪拌負載均勻的場合。 在一些小功率和較小的軸向載荷等場合，可選用無支點機架，但同時必須滿足下列條件之一： 1、電動機與變速器具備兩個支點，并經計算確認軸承能夠承受由攪拌軸傳遞而來的徑向和軸向載荷者。 2、同時具備選用單支點機架條件中的①和②一④項中之一者，上、下可以組成一對軸支承。 單支點機架： 機架設有能承受雙向載荷的支撐，軸向載荷全部卸到機架支撐上，能保證減速機的傳動質量，延長使用壽命，適用于均勻負載、中等沖擊條件下的所有攪拌作業場合。當具備下列條件之一時，可選用單支點機架： 1、電動機或變速器有一個支點，經計算可承受攪拌軸的載荷； 2、設置底軸承作為一個支點； 3、軸封本體設有可以作為支點的軸承； 4、在攪拌設備內，攪拌軸中部設有導向軸承，可以作為一個支點。 雙支點機架： 機架中間設有兩個獨立支撐，適用于重沖擊負載或?qū)嚢杳芊庋b置有高要求的特殊場合。減速機輸出軸與攪拌軸連接必須采用彈性聯軸器。 當不具備選用單支點或無支點機架的條件時，應選用雙支點機架。
攪拌設備的機架應該使攪拌軸有足夠的支承間距，以保證操作時攪拌軸下端的偏擺量不大。機架應保證變速器的輸出軸與攪拌軸對中，同時還應與軸封裝置對中。機架軸承除承受徑向載荷外，還應承受攪拌器所產生的軸向力。大多數情況下，機架中間還要安裝中間軸承裝置，以改善攪拌軸的支承條件。機架的型式可分為無支點機架、單支點和雙支點機架三種。
