分類說明攪拌器的形式和特點
2023年10月20日 |
閱讀次數：3717攪拌器的定義：一種促使液體、氣體介質強迫對流對流循環并均勻混合的一種設備。攪拌器的結構、外徑及轉速，對攪拌過程中功率消耗、攪拌效果起著至關重要的因素,對于同一種類型的攪拌器來說，在功率消耗相同的條件下，大直徑、低轉速的攪拌器，功率主要消耗于總體流動（流量q）和剪切（壓頭H），有利于介質的宏觀混合。小直徑、高轉速的攪拌器，功率主要消耗于湍流過程中，有利于微觀混合。
01

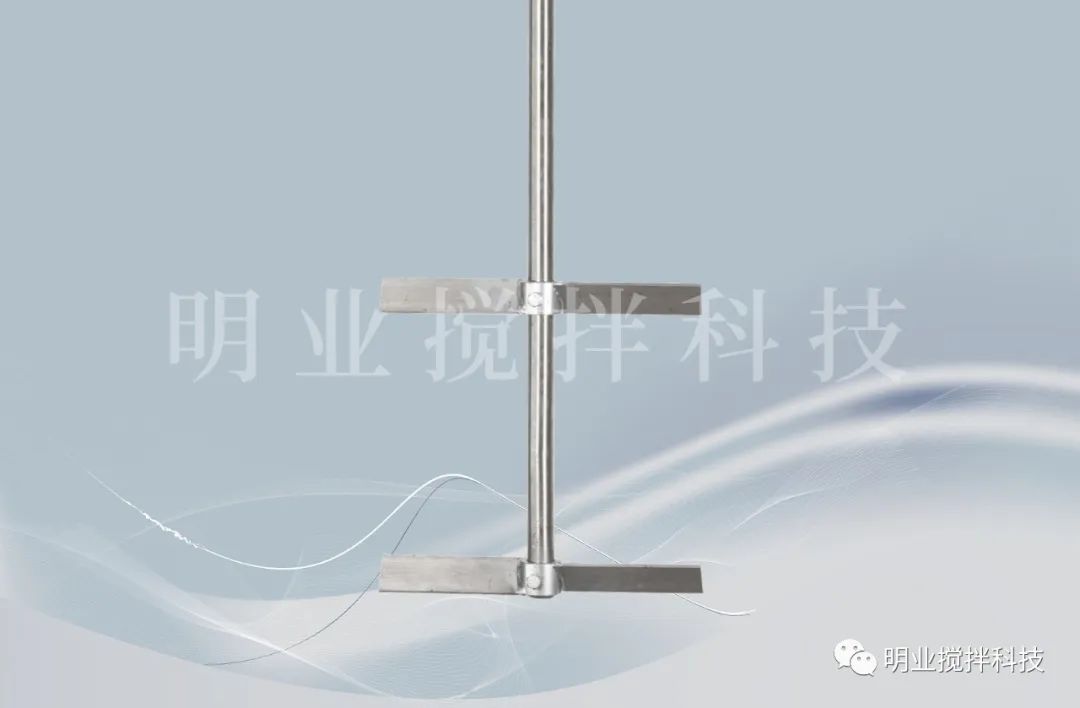

兩葉槳式攪拌器
平葉槳式攪拌器
對開平葉槳式攪拌器
斜葉槳式攪拌器
對開斜葉槳式攪拌器
變截面折葉槳式攪拌器
變截面雙折葉槳式攪拌器
變截面復合折葉槳式攪拌器
此類攪拌器一般在層流狀態下工作，適用于低粘度均質、調和、均相、溶解、結晶或高黏度的大直徑多層低速攪拌。
02

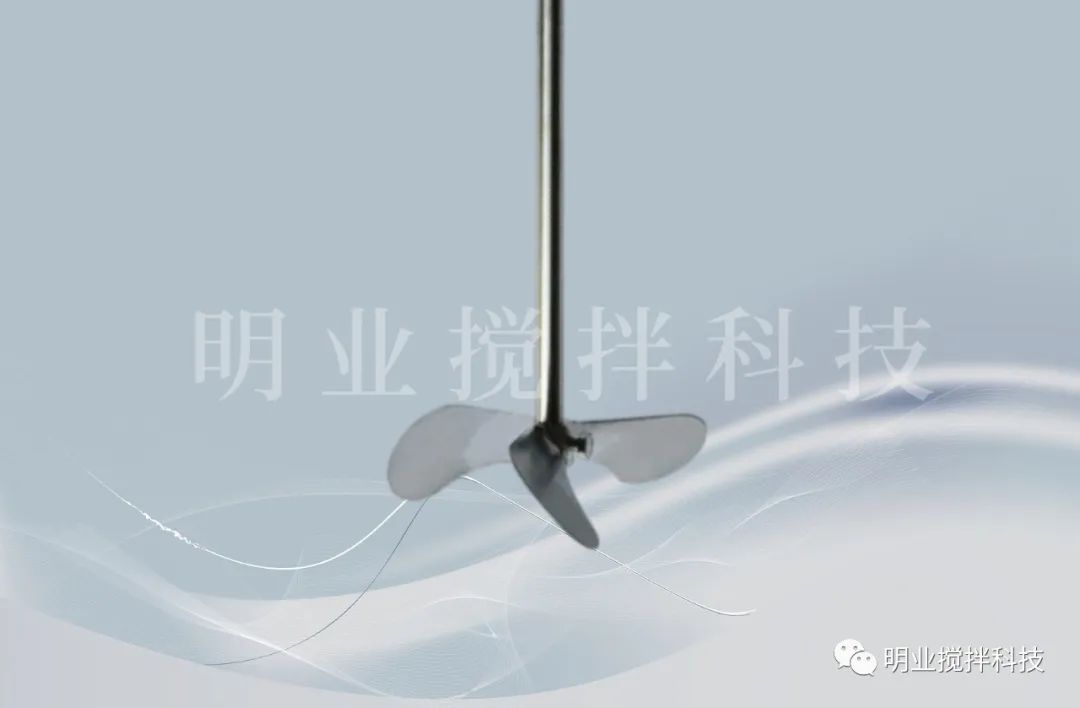

三葉槳式攪拌器
三直葉槳式攪拌器
三斜葉槳式攪拌器
三葉后彎式攪拌器
三葉布爾馬金式攪拌器
三葉后掠式攪拌器
三葉螺旋式攪拌器
此類型攪拌器為軸流型攪拌器，有一定的循環能力，有一定分散力，適用于介質的溶解、混合、分散傳熱等操作。
03

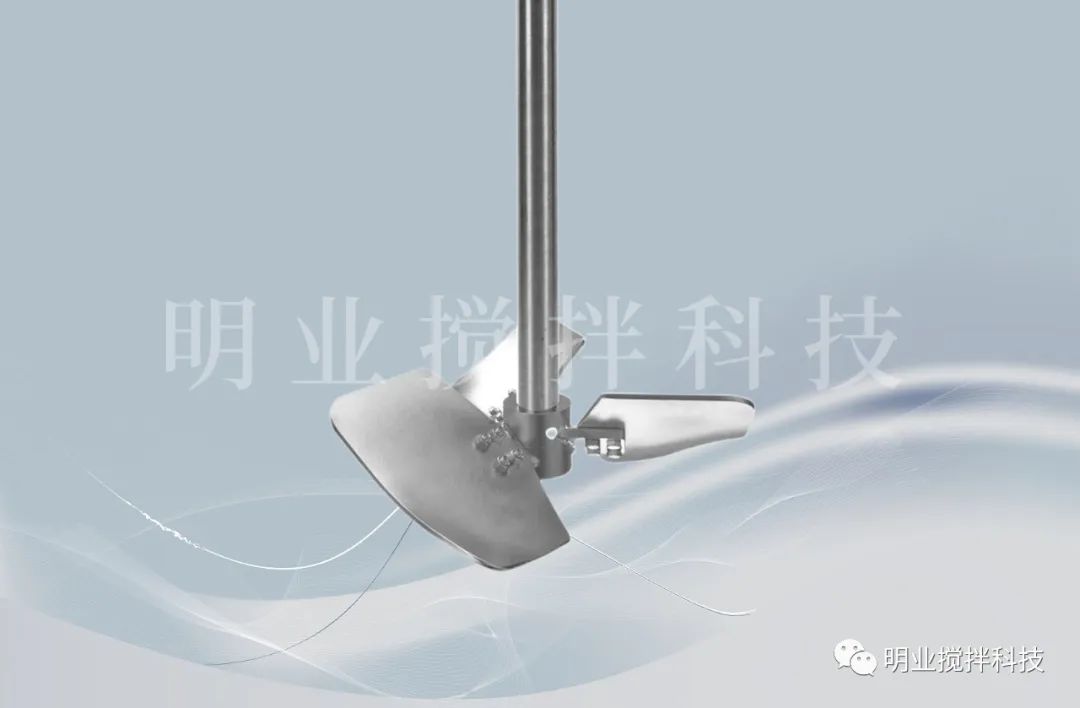

螺旋式攪拌器
三葉螺旋式攪拌器
三后葉螺旋式攪拌器
四葉螺旋式攪拌器
四后葉螺旋式攪拌器
變截面螺旋式攪拌器
鋸齒螺旋式攪拌器
此類型攪拌器是一種應用范圍比較廣泛的一種，屬于軸流型攪拌器，其本身排除性能好，剪切力低，低速時呈對流循環狀態，高速時呈湍流分散狀態，較大的葉傾角和葉片扭曲度能使攪拌器在過渡流甚至湍流時也能達到較高的流動場，其排液性能比傳統的推進式攪拌器提高30%，主要適用于低粘度的混合，溶解，固體懸浮，傳熱，反應，傳質，結晶等操作。
04

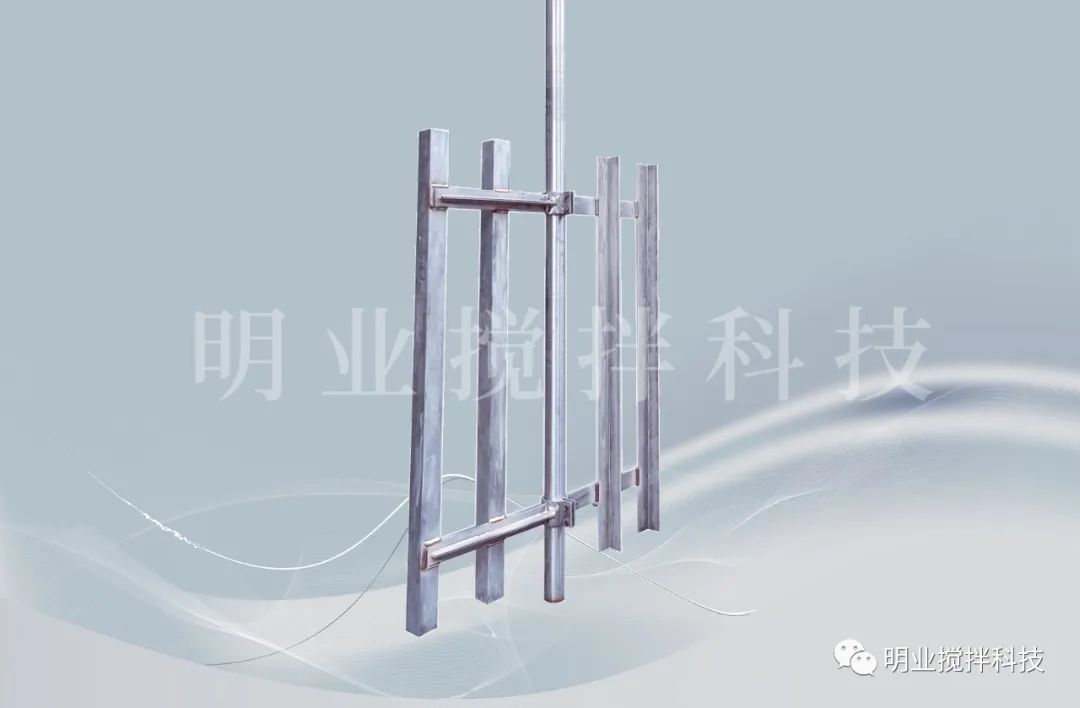

框式攪拌器
錐底框式攪拌器
平底框式攪拌器
柵門式攪拌器
此類型攪拌器屬于低速徑流型，各種形式的框式攪拌器能適應各種幾何形狀的容器，攪拌時以水平環向?yàn)橹鳎话阍趯恿鳡顟B(tài)下工作，適用于低粘度液位任意變動或中高粘度的混合、傳熱、溶解非均勻的傳質反應的操作。
05

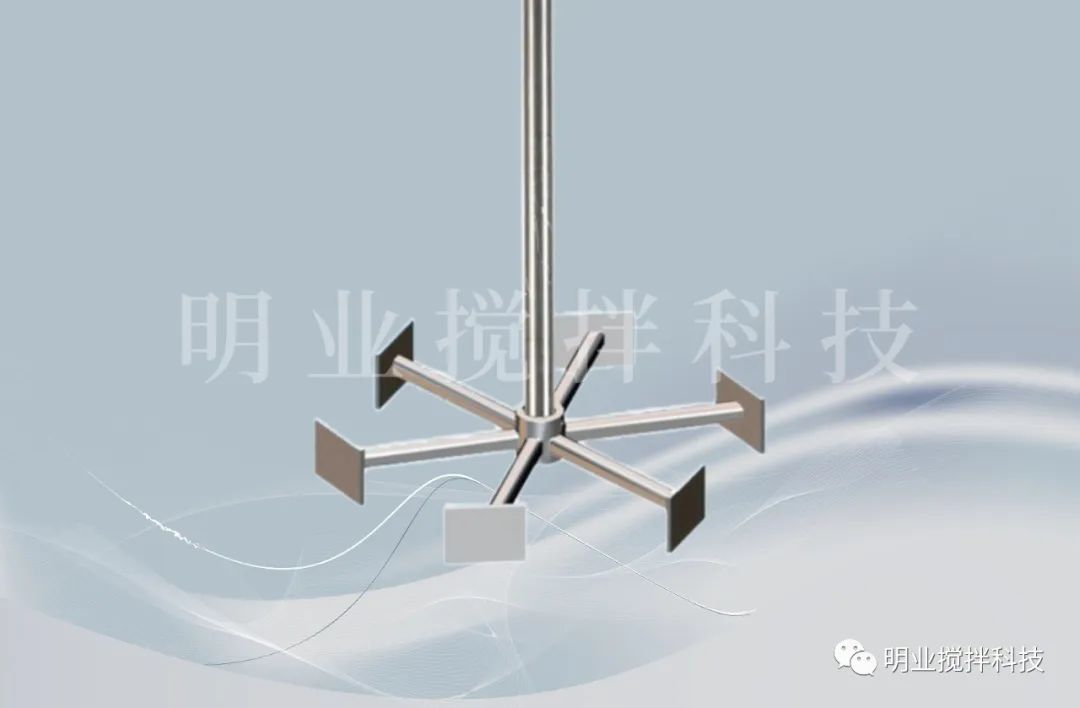

開啟渦輪式攪拌器
四平直葉開啟渦輪式攪拌器
六平直葉開啟渦輪式攪拌器
四錐葉開啟渦輪式攪拌器
四斜葉開啟渦輪式攪拌器
四彎葉開啟渦輪式攪拌器
六斜葉開啟渦輪式攪拌器
六彎葉開啟渦輪式攪拌器
六葉布爾馬金式攪拌器
此類攪拌器主要特點為軸流型攪拌器，有較好的對流循環能力和湍流擴散能力，適合介質的混合，低粘度介質的結晶、分散、反應、溶解、懸浮、傳熱等操作。
06

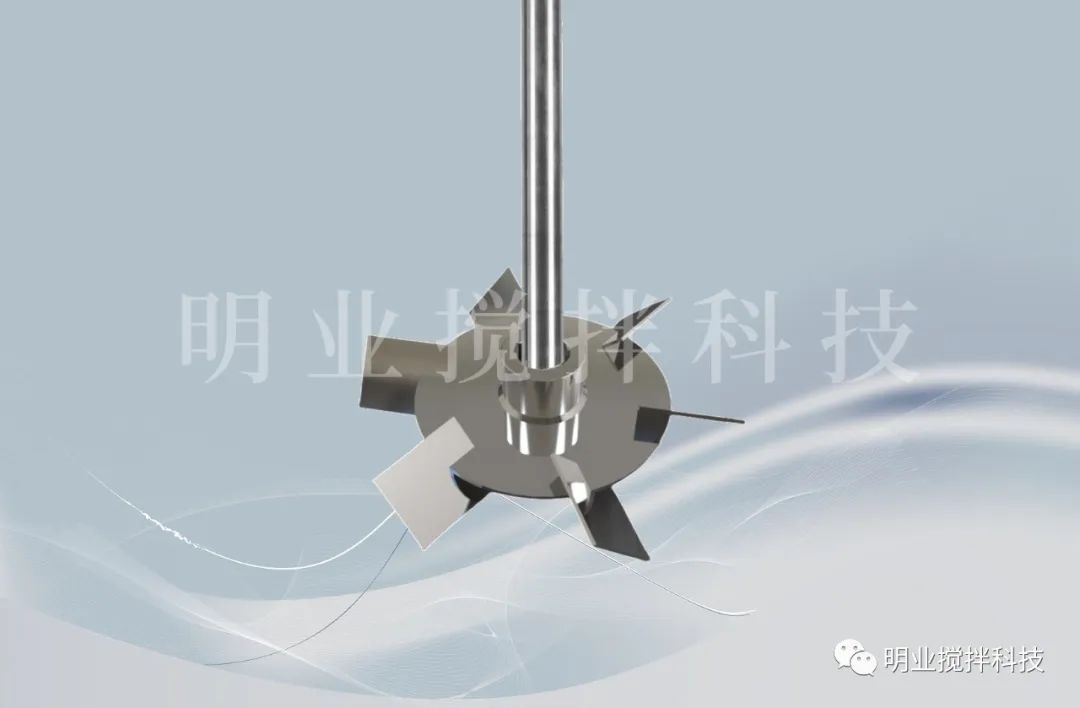

圓盤渦輪式攪拌器
六平直葉圓盤渦輪式攪拌器
六平直葉帶孔圓盤渦輪式攪拌器
六斜葉圓盤渦輪式攪拌器
六后角斜葉圓盤渦輪式攪拌器
六彎葉圓盤渦輪式攪拌器
六箭葉圓盤渦輪式攪拌器
六弧葉圓盤渦輪式攪拌器
六葉布爾馬金式攪拌器
六箭葉圓盤渦輪式攪拌器
六直葉單向圓盤渦輪式攪拌器
六彎葉單向圓盤渦輪式攪拌器
此類型攪拌器為徑流攪拌器，槳葉面呈凹弧形，有非常強的徑向排量和分散能力，能使氣-液進行傳質、乳化，其分散能力和傳質能力比六片平直葉圓盤渦輪式攪拌器性能高，特別適用于發酵工藝的溶氧操作，也可用戶氣體吸收，混合，分散傳至操作。
07
螺桿螺帶式攪拌器
單螺帶式攪拌器
雙螺帶式攪拌器
錐形雙螺帶式攪拌器
橢圓底雙螺帶式攪拌器
螺桿式攪拌器
螺帶式攪拌器為軸流型攪拌器，一般物料沿容器壁面螺旋上升，在向中間凹穴混合，形式上下對流循環，同時具有較強的防附著效果，適用于高粘度或粉狀物料的混合，傳熱，反應溶解操作，螺帶的形式和條數應根據容器的幾何形狀和液層高度來確定，一般單螺帶式、雙螺帶式攪拌器適用于平底或橢圓底容器，錐形單螺帶式、錐形雙螺帶式攪拌器用于90度錐底容器，橢圓底雙螺帶式攪拌器用于底部需要防止附著的橢圓底容器，一般情況下，直徑大，液層高用雙螺帶式，小直徑宜用單螺帶式。
08
特殊形式攪拌器

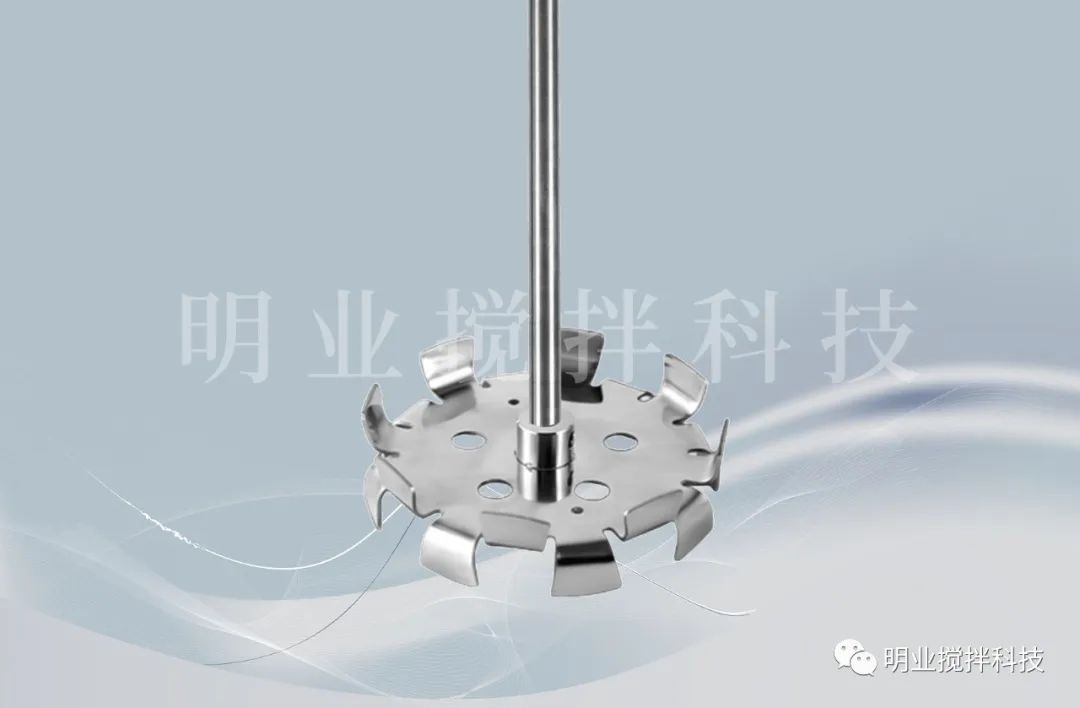

分散盤攪拌器
消泡槳
耙式刮板器
以上屬于徑流攪拌器，分散盤攪拌器特別適用于高專四，中低粘度的介質，剪切力非常大。破碎性能較好。
