明業攪拌系列之——錨框式攪拌器
2023年01月06日 |
閱讀次數：2084什么是錨框式攪拌器？
顧名思議，錨框攪拌器葉片形狀與船的錨相似，錨式攪拌器的結構簡單，適用于粘度在100Pa·s以下的流體攪拌。當流體粘度在10~100Pa·s時，可在錨式槳中間加一橫槳葉，即為錨框式攪拌器，其槳葉片尺寸與攪拌槽尺寸相近，組合安裝后只留有小的間隙，這樣槳葉在運作過程中能清除攪拌槽內壁上的反應物。以增加容器中的混合。
一、錨框式攪拌器的分類
錨框式攪拌器為慢速型攪拌器，常用于中高粘度液體混合、傳熱反應等過程。

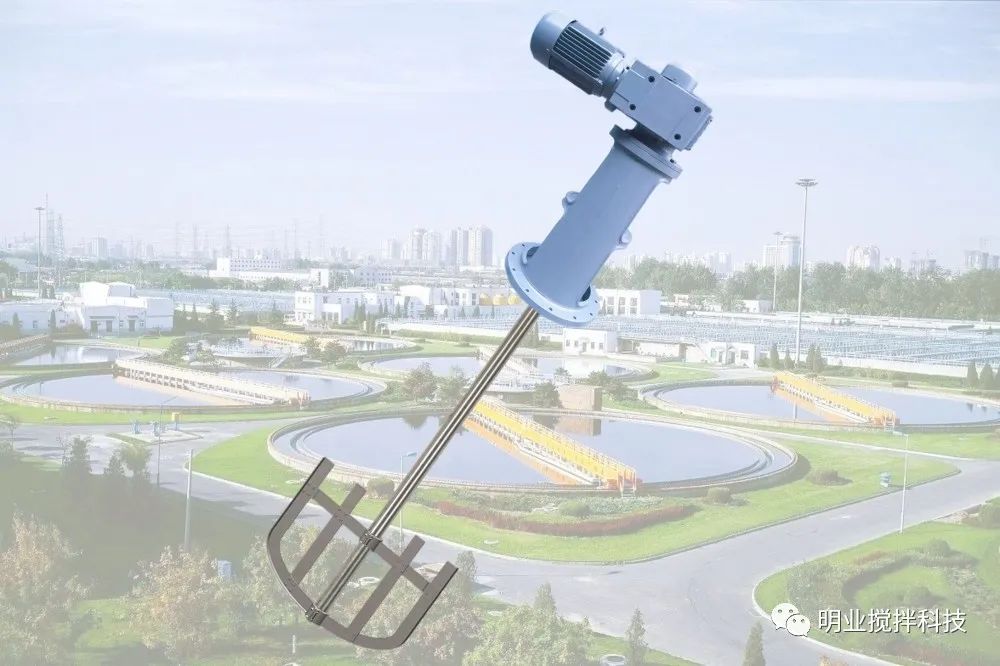

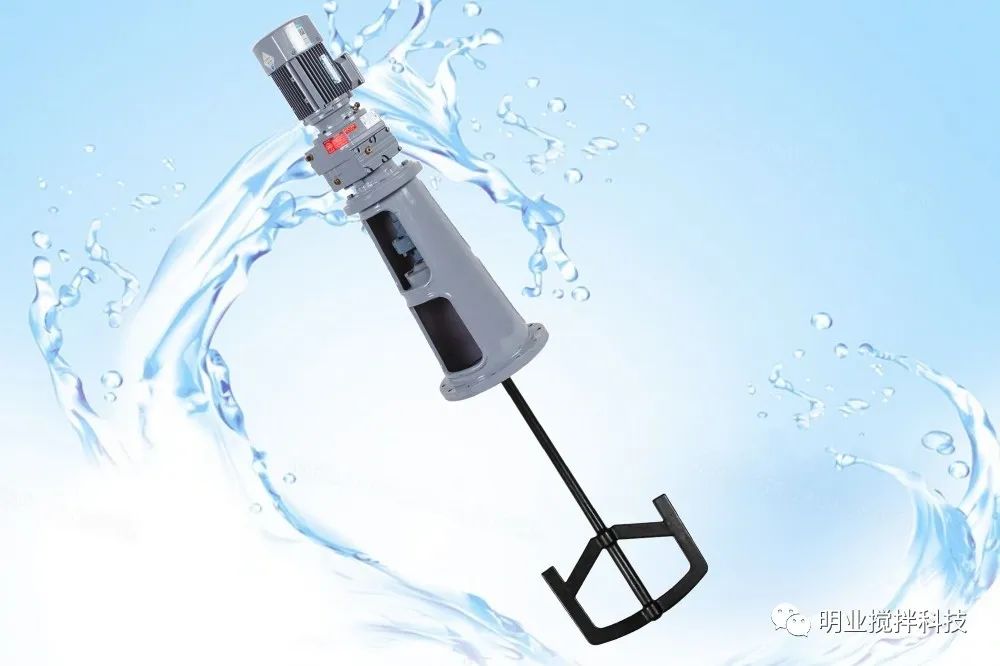

1、錨框式：
錨框式(MKS)低速旋轉時沿壁面能得到大的剪切力，可防止沉降及壁面附著，底部形狀貼合橢圓形罐與中間的底軸承。

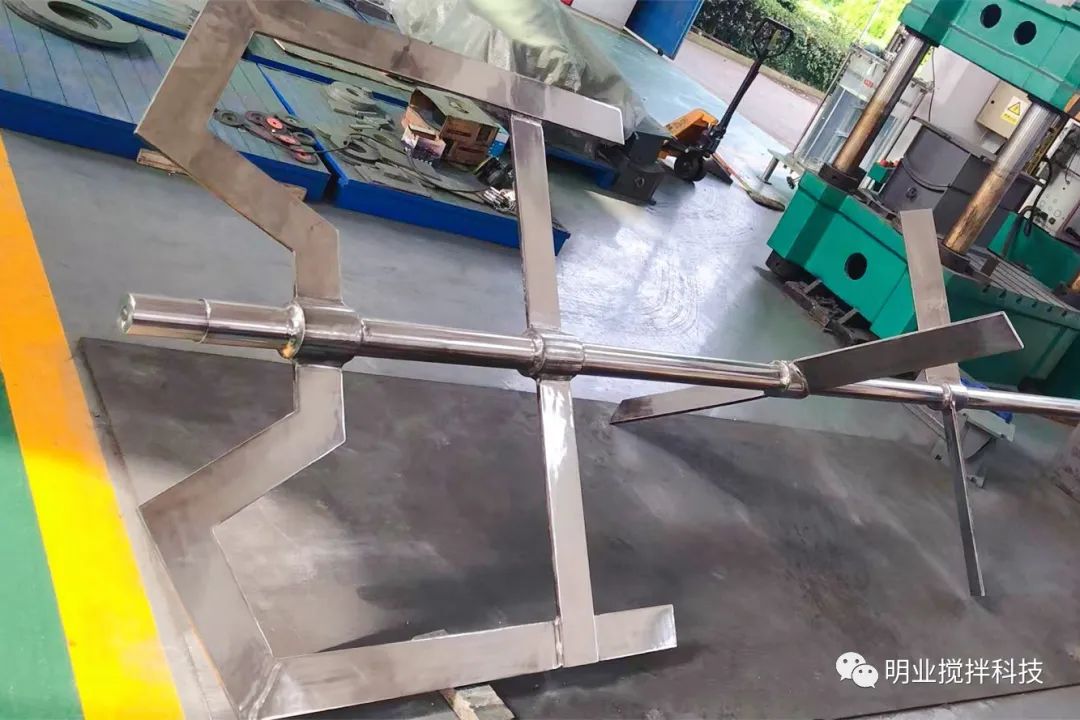

2、錨帶式
錨帶式(MDS)是螺帶和框式的組合，結合了螺帶式和框式攪拌器的作用。

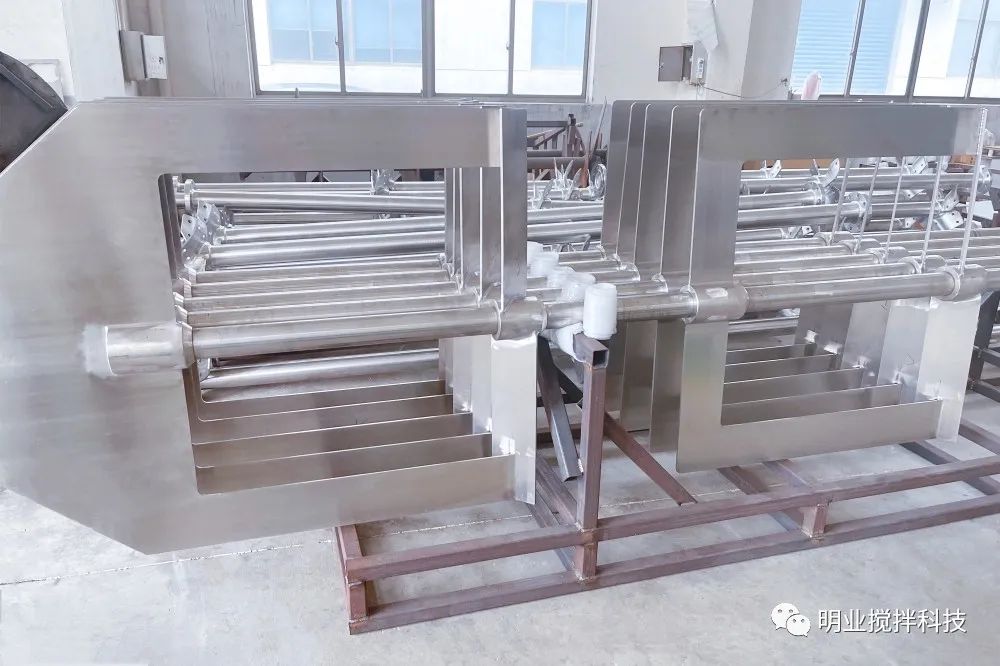

3、方框式、方柵式
方框式(FKS)、方柵式(FSS)，形狀簡單制作容易，效能同框式，中等粘度的混合、溶解更適合些。

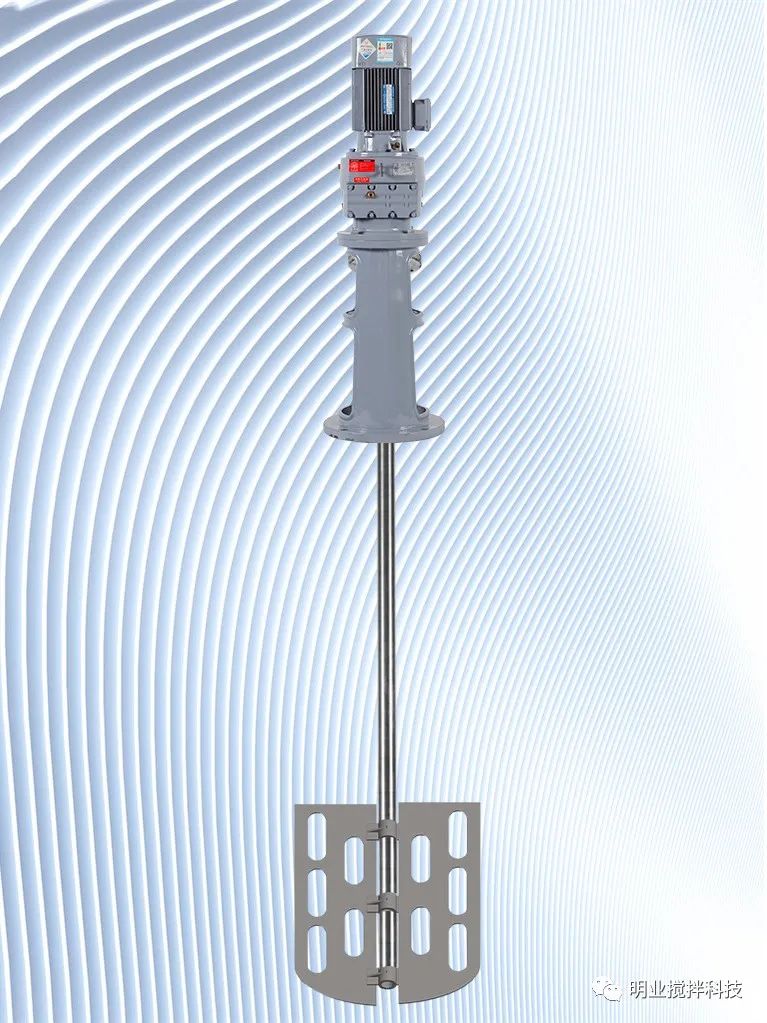

4、板框式
板框式(BKS)是一粘度范圍應用很寬的高效混合葉輪，葉輪結構簡單，葉輪在攪拌罐的縱剖面上的投影面積占罐的縱剖面面積比例很大。具有很高的混合效率，并有較大的剪切力，適用于固液懸浮、液液分散、以及使氣體從液體表面吸入的氣液傳質和傳熱操作。
二、錨框式攪拌器的特點和應用
槳葉外緣形狀與攪拌槽內壁要一致，其間僅有很小間隙,可清除附在槽壁上的粘性反應產物或堆積于槽底的固體物，保持較好的傳熱效果。槳葉外緣的圓周速度為0.5~1.5m/s，可用于攪拌粘度高達200Pa·s的牛頓型流體和擬塑性流體。唯在攪拌高粘度液體時，液層中有較大的停滯區。這類攪拌器用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。
特點：
★ 易得到大的表面?zhèn)鳠嵯禂?shù)；
★ 可減少“掛壁”的產生；
★ 適用于粘度大處理量大的物料；
★ 結構相對簡單，應用廣泛。
